今邁教大家如何消除繼電器觸點動作時產生的火花
時間：2021-07-11 訪問量：504

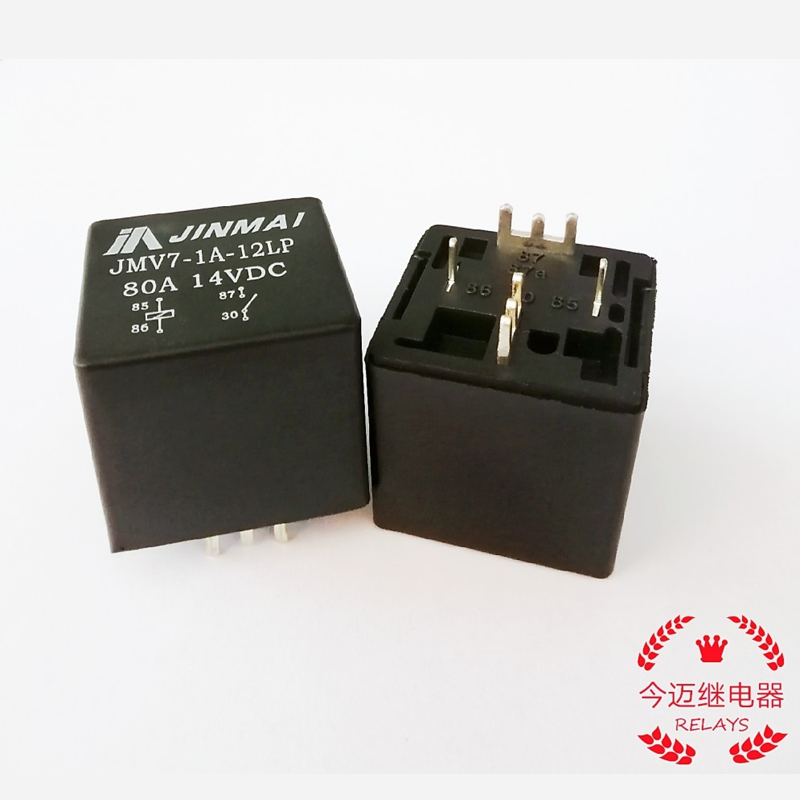

很多客戶在測試?yán)^電器的時候發現觸點動作的時候會產生火花，就以為是繼電器不合適，其實繼電器觸點的跳動或者開閉的一瞬間均會引起感性負載的變化，產生氣體放電現象，但繼電器觸點通斷的電流較小，觸點間不會出現電弧，但會出現“火花放電”，這是很正常的現象，這是由于觸點電路中存在電感，則在斷開時電感上會出現過電壓，它與電源電壓一起加在觸點間隙上，使剛分開一點距離的觸點間隙擊穿而放電。由于能量所限，只會產生火花放電，觸點間存在的電容與電感中能量的交替轉換，使火花放電時隱時現，而成為一種高頻信號，通過高頻輻射、導線傳遞及分布電容等途徑而串?dāng)_到相關電路中，造成干擾信號。再者火花放電對觸點也會造成損傷，而會降低觸點的使用壽命，電火花會燒蝕觸點表面，使其表面不平造成接觸不良的故障。
所以，我們除了考慮是否繼電器規格不適合，最重要的是想辦法消除火花。
如何消除火花呢?
實用的消火花電路是RC消火花電路。RC消火花電路基本作用原理是，把R和C相串聯后再并聯在繼電器觸點的兩端。使電感中的能量不通過觸點而通過RC;它只吸收觸點斷開時產生的自感電勢。在繼電器觸點接通瞬間，由于RC被短路，所以沒有吸收作用，圖中虛線框外是一種全吸收電路，在觸點斷開時自感電勢經過極管在負載rL上消耗掉。在實際應用中選擇以上電路中的一種就行了。
但要注意的是，RC參數要選擇適當，參數主要靠實驗來決定，通常電容C可按負載電流1A/1μF選擇。使用二極管時其正負極性應連接正確，且二極管V的耐壓要夠。需要指出的是RC消火花電路應緊靠繼電器觸點安裝，并盡量使連接線短些，以保證消火花電路的效果。
加上消火花電路之后，不僅使電路更安全，沒有火花，還大大延長了繼電器的使用壽命，減少了維修強度，是很實用的消除繼電器火花的方法，大家學會了嗎?
